    ГОСТ 2.417-91

    ГОСТ 2.417-91 Единая система конструкторской документации. Платы печатные. Правила выполнения чертежей

    Категории ГОСТ 2.417-91 по ОКС:
    • 1. Общие положения
    • 1.100. Технические чертежи
    • 1.100.20 Машиностроительные чертежи
    • 1.100.25 Технические чертежи в области электротехники и электроники *включая электрические таблицы, схемы и диаграммы
    Вид стандарта: Основополагающие стандарты
    Статус документа: Действует, введён в действие 01.07.1992
    Коды документа ГОСТ 2.417-91:
    Код КГС: Т52
    Код ОКСТУ: 0002
    Число страниц: 6
    Назначение ГОСТ 2.417-91: Настоящий стандарт устанавливает правила выполнения чертежей печатных плат и гибких печатных кабелей (ГПК) (далее - печатные платы) при любом способе выполнения документации
    ГРНТИ индекс(ы): 811411
    Документ разработан орг-ей: Комитет стандартизации и метрологии СССР; Минрадиопром СССР
    Ключевые слова документа: документация, платы, чертежи
    Нормативные ссылки из текста ГОСТ 2.417-91:
    Ссылки на ГОСТы:
  • ГОСТ 2.113-75 Единая система конструкторской документации. Групповые и базовые конструкторские документы
  • ГОСТ 2.123-93 Единая система конструкторской документации. Комплектность конструкторских документов на печатные платы при автоматизированном проектировании
  • ГОСТ 2.307-68 Единая система конструкторской документации. Нанесение размеров и предельных отклонений
  • ГОСТ 10317-79 Платы печатные. Основные размеры
  • ГОСТ 20406-75 Платы печатные. Термины и определения
    		•

    Скачать ГОСТ 2.417-91 вы можете в следующих версиях:

  • PDFimg
    		•  Добавлен: 2011-12-12 01:57:28 Загрузок: 867 скачать ГОСТ 2.417-91 ↓ Размер файла: 574402 Кб
    редактировать данные о документе

    Текст ГОСТ 2.417-91:

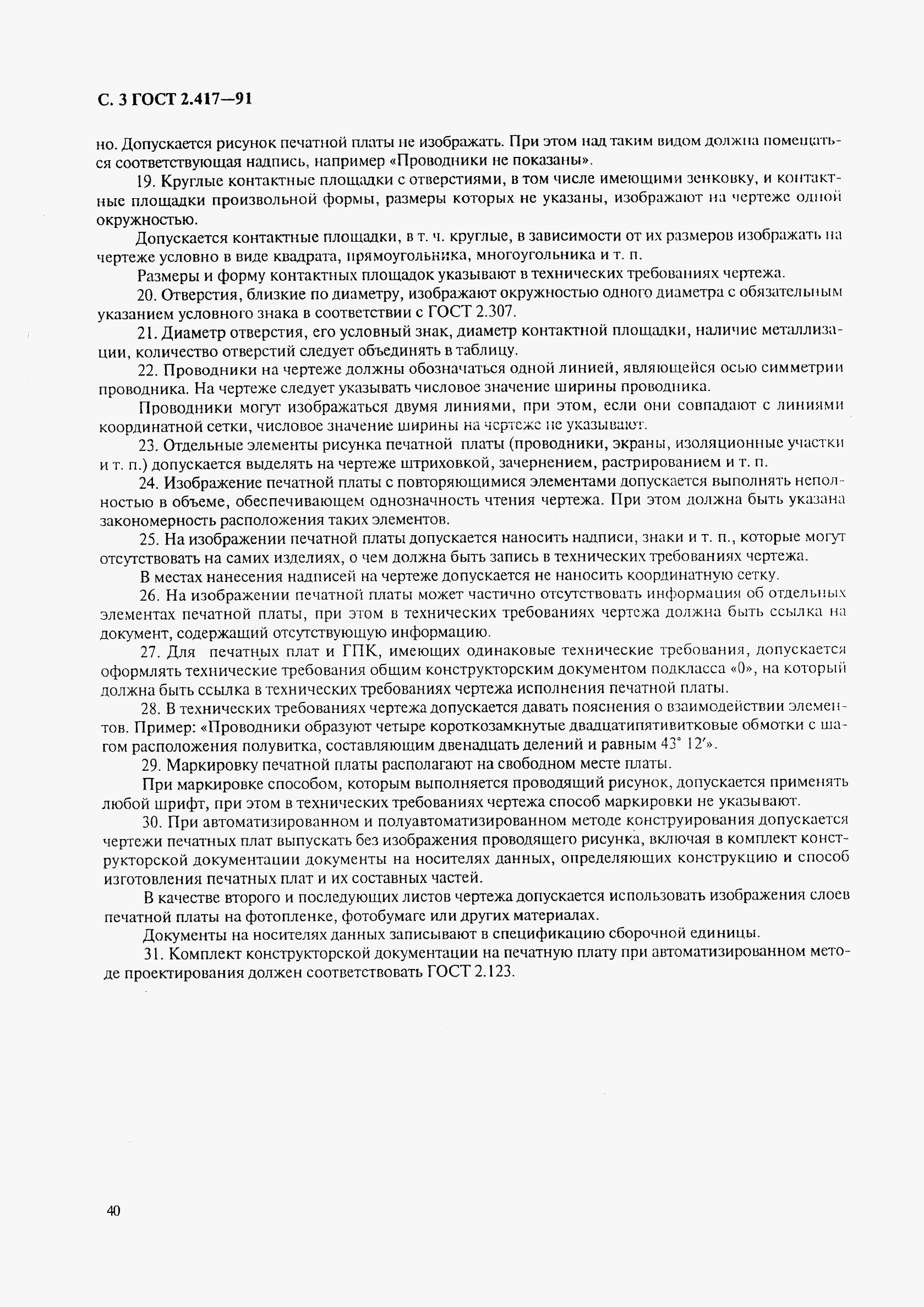

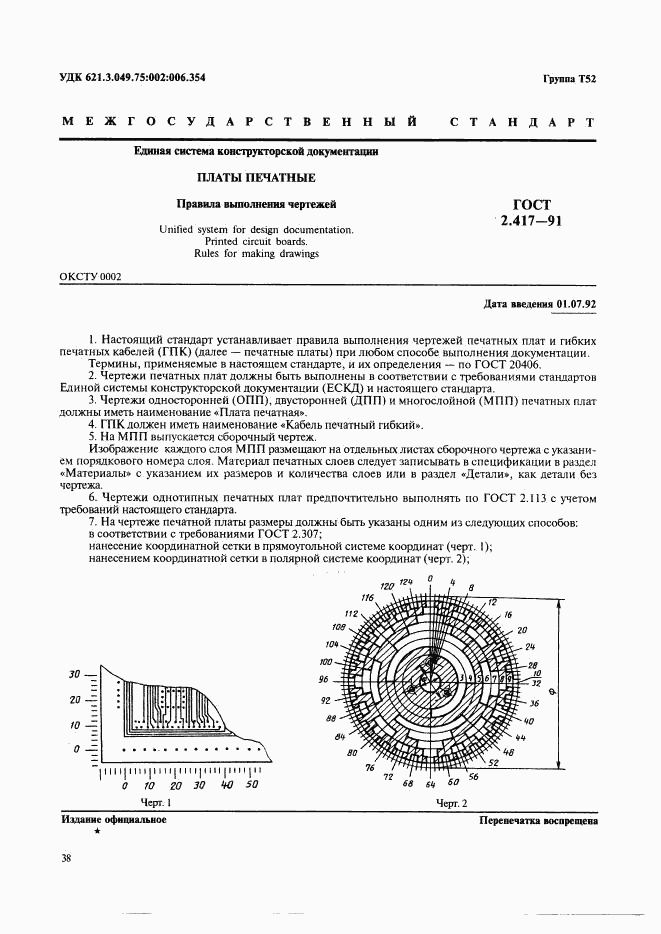

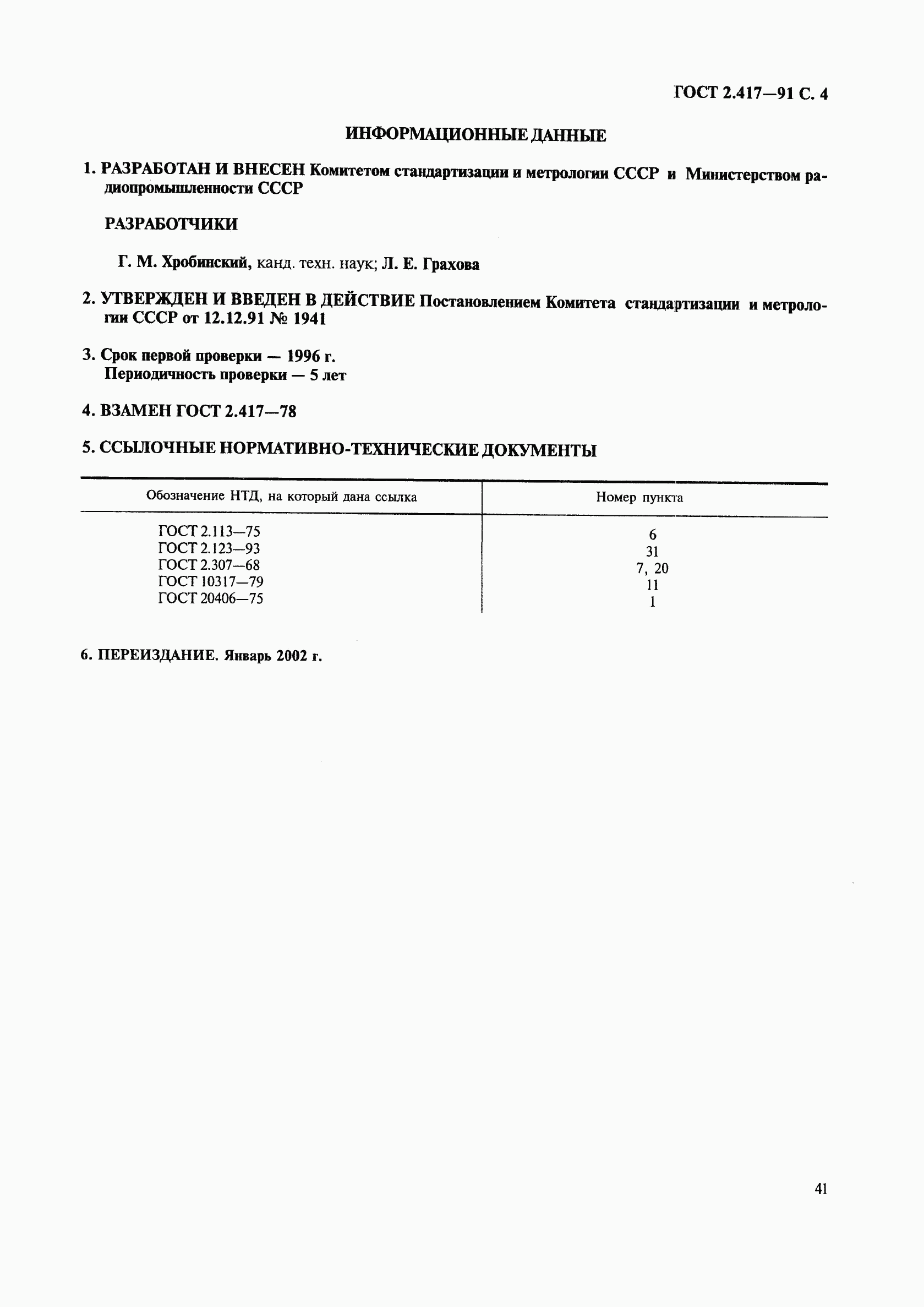

    ГОСТ 2.417-91, страница 1Страница 1   ГОСТ 2.417-91, страница 2Страница 2   ГОСТ 2.417-91, страница 3Страница 3   ГОСТ 2.417-91, страница 4Страница 4   ГОСТ 2.417-91, страница 5Страница 5   ГОСТ 2.417-91, страница 6Страница 6
